ZMQSY型氣動薄膜Y型疏水閥是由永嘉工奧閥門公司為電廠設計、生產的新型的疏水閥，采用抗美接近直線流通設計，減小流阻、減少?zèng)_蝕、提高產品的使用壽命。此種疏水閥機構新穎、功能完善、品種齊全，主要由新系列氣動薄膜執行機構和Y型疏水閥(具有特殊結構的調節閥體二端為焊接式)二部分組成，適用于特定的配管。

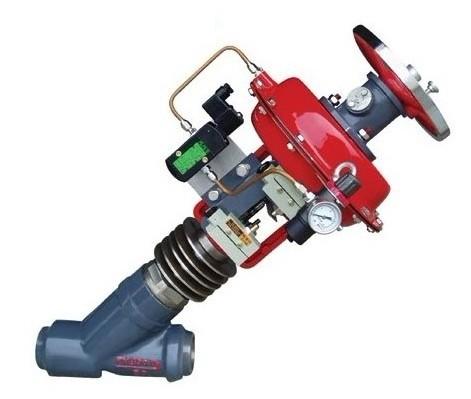

       ZMQSY型氣動薄膜Y型疏水閥參照上圖具體的組成部分如下：閥休、閥芯、壓套、閥桿、上閥蓋、圓螺母、填料壓蓋、支架、推桿、氣動執行機構...

ZMQSY型氣動薄膜Y型疏水閥使用原理：
          當信號壓力輸入膜室后，在膜片上產生推力，壓縮彈簧，使推桿移動，帶動閥桿，改變閥芯與閥座之間流通面積，直到彈簧的反作用力與信號壓力作用在膜片上的推力相平衡，從而達到自動調節工藝參數目的。

ZMQSY型氣動薄膜Y型疏水閥規格及技術參數：

氣動薄膜Y型疏水閥由正作用和反作用之分，
其公稱通徑等級DN（mm）20-100；
公稱壓力等級PN有150Ib（2.0Mpa），300Ib（5.0Mpa），600Ib（10Mpa），900Ib（15 Mpa）等多個等級之分，請參照下圖；
氣源壓力（MPa）0.14-0.4；
信號范圍Pr（KPa）20-100，40-200；
泄漏量幾乎近似于0泄漏，該產品有多種規格可供選擇。

ZMQSY型氣動薄膜Y型疏水閥外型尺寸：

客戶訂購須知：

   客戶訂購ZMQSY型氣動薄膜Y型疏水閥請告是否帶有附件，以便我們正確選型。如果使用單位選擇用ZMQSY型氣動薄膜Y型疏水閥請按型號直接向工奧 銷售部門訂購，如果 客戶使用的產品有附加要求或者使用環境復雜時，您可以提供您的設計圖紙和相關參數，由本公司的技術工程師為您把關。
