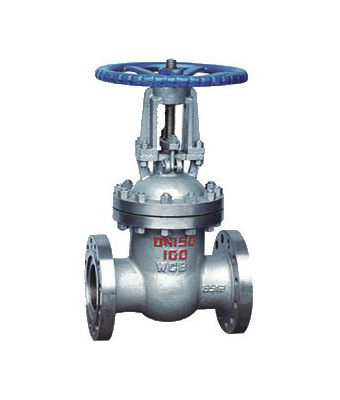

| 名稱: | 德標法蘭閘閥 |
| 型號: | Z41W |
| 口徑: | DN50-1200 |
| 壓力: | 1.6MPa-16.0MPa |
| 材質: | 鑄鐵、鑄鋼、不銹鋼 |
德標閘閥主要零件材料及性能：
連接方式：4--法蘭
壓力等級：1.0MPa~ 16.0MPa
產品規格：DN10 ~ 350mm
產品材質：WCB，LCB,WC6,WC9, CF8,CF8M,CF3,CF3M等
適用溫度：≤425 ℃
適用介質：水、石油、天然氣等
驅動方式：電動、氣動、液動、齒輪等
設計標準：DIN3352
結構長度：DIN3202-F4
連接標準：法蘭端尺寸標準（DIN2543,DIN2544,DIN2545，DIN2546）
檢驗標準：DIN3230
系列產品：德標鑄鋼閥門，德標鑄鋼閘閥，德標不銹鋼閘閥，德標高中壓閘閥，德標法蘭閘閥，德標電動閘閥，德標氣動閘閥。
德標法蘭閘閥主要特點及用途：
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流阻系數小
2、密封面采用不銹鋼和硬質合金，適用壽命長。
3、采用柔性石墨填料、密封可靠、操作輕便靈活。
4、驅動方式有：電動、氣動、齒輪轉動、結構形式：彈型楔式單閘板、剛性楔式單閘板雙閘板式
5、廣泛用于化工、火力、發電廠等油品、水蒸氣管道上作接通或截斷管道中介質的啟閉裝置.
執行標準 Administer Standard
|
設計與制造
Design and Manufacture |
結構長度
Face To Face |
法蘭尺寸
Flange Dimension |
壓力-溫度
Pressure Temperature Lating |
試驗-檢驗
spection And Test |
|
GB122234
|
GB12221
|
GB9113 JB79
|
GB9131
|
GB/T13927 JB/T9092
|
壓力試驗 Pressure Test
|
公稱壓力
NominalPressure |
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
強度試驗
Shell Test |
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
24.0
|
|
水密封試驗
Water Seal Test |
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
18.0
|
|
上密封試驗
Backseat Test |
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
18.0
|
|
氣密封試驗
Air Seal Test |
0.4-0.7
|
|||||
主要零件材料及性能 Main Part Materials and Property
|
體、蓋、板
Body Cover Disc |
閥桿
Stem |
密封面
Sealing Face |
墊片
Sealing Shim |
填料
Packing |
工作溫度
Working Temperature |
適用介質
Suitable Medium |
|
|
WCB
|
2Cr13
|
13Cr
STL
木體材料
With Body
Material
尼龍
Nylon
|
增強柔性石墨
13Cr/柔性石墨
Enhanced Flexible Graphite
1Cr13/Flexible Graphite
08軟鋼
08 Soft Steal
0Cr18Ni9Ti
0Cr17Ni12Mo2Ti
XD550F(T)
PTFE
|
柔性石墨
增強柔性石墨
Flexible Graphite
Enhanced Flexible Graphite
SFB/260
SFP/260
PTFE
|
≤425
|
水 蒸汽 油品
Water
Steam
Ｏil Goods
|
|
|
WC1
|
38CrMoAl
25Cr2MoV
|
≤450
|
|||||
|
WC6
|
≤540
|
||||||
|
WC9
|
≤570
|
||||||
|
C5 C12
|
≤540
|
||||||
|
ZGCr5Mo
|
≤200
|
硝酸類
Nitric acid |
|||||
|
ZG1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
||||||
|
≤200
|
醋酸類
Acetic acid |
||||||
|
ZG1Cr18Ni12Mo2Ti
|
1Cr18Ni12Mo2Ti
|
客戶訂購須知： 客戶訂購的德標法蘭閘閥請告是否帶有附件，以便我們正確選型。如果使用單位選擇用德標法蘭閘閥請按型號直接向工奧銷售部門訂購，如果 客戶使用的產品有附加要求或者使用環境復雜時，您可以提供您的設計圖紙和相關參數，由本公司的技術工程師為您把關。
